**DDD**에서 Bounded Context 간의 관계 설명 및 표현

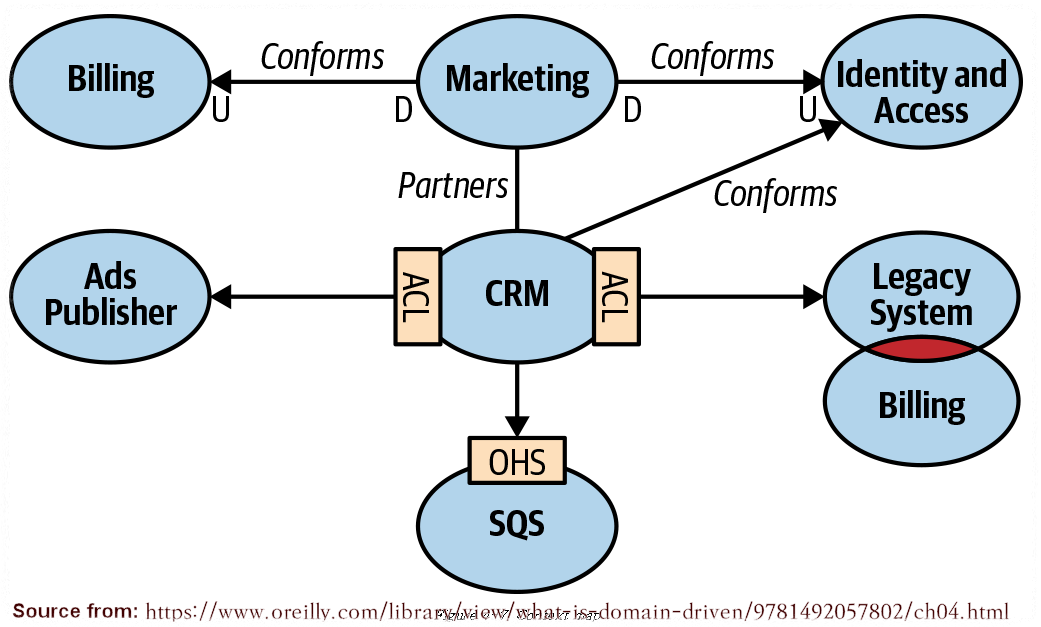

Context Map (source from: oreilly.com) FACT 주장/현상/관념
컨텍스트 맵(Context Map)은 도메인 간의 관계를 시각적으로 표현하는 도구이며, 주로 DDD(Domain-Driven Design)에서 Bounded Context 간의 관계를 명확히 정의하는 데 사용됩니다.
컨텍스트 간의 관계는 파트너십(Partnership), 공유 커널(Shared Kernel), 고객-공급자(Customer-Supplier) 등 아래 표와 같이 정의되며, 이를 명확히 표현하는 방법은 다음과 같습니다.
컨텍스트 간 관계 유형 및 표현 방법
관계 유형 설명 표현 방식 (컨텍스트 맵에서) 파트너십 (Partnership) 두 컨텍스트가 공동 목표를 가지고 협력하는 관계. 화살표 없는 연결선, 협력 메모 추가 공유 커널 (Shared Kernel) 두 컨텍스트가 공통된 일부 모델(코드, 데이터 등)을 공유하는 관계. 점선 또는 특정 색상 블록으로 공유 영역 표시 고객-공급자 (Customer-Supplier) 한 컨텍스트(공급자)가 다른 컨텍스트(고객)에 서비스를 제공하는 관계. 방향성 있는 화살표 ( →
: 공급자가 고객에게 영향)순응자 (Conformist) 고객이 공급자의 모델을 그대로 따르는 관계. 일방적인 화살표 ( →
, 고객이 공급자를 따름)공개 호스트 서비스 (Open Host Service) 특정 프로토콜이나 API를 통해 여러 컨텍스트가 이용할 수 있도록 서비스 제공. 중앙 API 모듈로 묶고 여러 컨텍스트가 연결 반복적 상속 (Anticorruption Layer, ACL) 한 컨텍스트가 다른 컨텍스트의 영향을 줄이기 위해 중간 계층을 둠. 중간 ACL 계층을 추가하고 양쪽 연결 아래에서는 각 컨텍스트 관계 유형별로 실제 사례를 기반으로 한 예제를 만들어 표현해 보겠습니다.
CHECK 검증/실상/검토
1. 파트너십 (Partnership)
예제:
🚀 "배달 서비스와 결제 서비스 간 협업"
- 배달 플랫폼과 결제 서비스는 긴밀한 협력 관계를 유지하며, 주요 변경 사항을 조율해야 한다.
- 배달 서비스가 결제 시스템을 변경하면, 결제 서비스도 반드시 대응해야 한다.
📌 컨텍스트 맵 표현:
[ 배달 서비스 ] ↔ [ 결제 서비스 ] # 설명: 양방향 협력 관계 (파트너십)
👉 특징:
- 한쪽 변경이 다른 쪽에 직접적인 영향을 미침.
- 팀 간 긴밀한 협업 필요.
2. 공유 커널 (Shared Kernel)
예제:
🔍 "회원 서비스와 인증 서비스가 동일한 사용자 정보 DB를 공유"
- 회원 서비스와 인증 서비스는 사용자 정보 모델(User Entity)을 공유하며, 동일한 DB 테이블을 사용한다.
- 양측 서비스는 이 모델을 변경할 때 반드시 조율해야 한다.
📌 컨텍스트 맵 표현:
[ 회원 서비스 ] - - - (공유 커널) - - - [ 인증 서비스 ] # 설명: 회원 정보 데이터 모델을 공유
👉 특징:
- 공유되는 코드나 데이터가 존재.
- 독립성이 약하며 변경 시 조율 필요.
3. 고객-공급자 (Customer-Supplier)
예제:
🛒 "주문 서비스(Customer)와 결제 서비스(Supplier)의 관계"
- 주문 서비스는 결제 서비스를 사용하여 결제를 처리해야 한다.
- 결제 서비스가 API를 변경하면 주문 서비스는 이를 반영해야 한다.
📌 컨텍스트 맵 표현:
[ 주문 서비스 ] → [ 결제 서비스 ] # 설명: 주문 서비스가 결제 서비스의 API를 소비하는 고객 역할
👉 특징:
- 고객(Customer)은 공급자(Supplier)의 API를 사용.
- 공급자는 고객을 고려하여 API 설계 및 버전 관리를 수행.
4. 순응자 (Conformist)
예제:
🎶 "음원 스트리밍 서비스가 외부 음원 제공사의 데이터를 그대로 따르는 경우"
- 음원 스트리밍 서비스는 여러 음원 제공사로부터 데이터를 받지만, 제공사의 포맷을 그대로 사용한다.
- 즉, 자체적인 데이터 변환 없이 공급자의 포맷을 따름.
📌 컨텍스트 맵 표현:
[ 음원 스트리밍 서비스 ] →→ [ 음원 제공사 API ] # 설명: 공급자의 포맷을 그대로 따름 (Conformist)
👉 특징:
- 공급자가 주도하며, 고객은 따름.
- 고객은 공급자의 API 및 데이터 모델 변경에 종속됨.
5. 공개 호스트 서비스 (Open Host Service)
예제:
🌍 "OAuth 기반 인증 서비스"
- OAuth 인증 서버는 여러 클라이언트(웹/모바일 앱)가 공통 프로토콜을 사용하여 접근 가능하도록 한다.
- 특정 기업뿐만 아니라 모든 외부 개발자가 접근할 수 있도록 공개 API 제공.
📌 컨텍스트 맵 표현:
[ OAuth 인증 서버 ] ↑ — — — — — — — — — — — — | | | [ 웹 앱 ] [ 모바일 앱 ] [ 서드파티 앱 ] # 설명: OAuth 서버가 여러 클라이언트에 서비스 제공 (Open Host Service)
👉 특징:
- 표준화된 API 또는 프로토콜을 통해 다수의 클라이언트가 사용.
- 새로운 클라이언트 추가가 용이함.
6. 반부패 계층 (Anticorruption Layer, ACL)
예제:
🏦 "내부 결제 시스템과 외부 금융 서비스 연계"
- 내부 결제 서비스는 외부 금융 시스템의 데이터를 직접 사용하지 않고, 변환 계층(ACL)을 거쳐 사용한다.
- ACL이 중간에서 데이터 변환 및 오류 처리 등을 수행.
📌 컨텍스트 맵 표현:
[ 내부 결제 시스템 ] → (ACL) → [ 외부 금융 API ] # 설명: ACL을 통해 외부 API 데이터를 내부 모델에 맞게 변환
👉 특징:
- 외부 시스템의 복잡한 구조를 숨기고, 내부 모델과의 간극을 줄임.
- 외부 API 변경에 대한 영향 최소화.
WRAP-UP 결어/종합/대안
📌 정리
컨텍스트 간 관계를 컨텍스트 맵에서 표현하는 방법을 정리하면 다음과 같습니다.
관계 유형 예제 컨텍스트 맵 표현 방식 파트너십 배달 서비스 ↔ 결제 서비스 양방향 연결 ( ↔
)공유 커널 회원 서비스 - 인증 서비스 점선 ( - - -
)고객-공급자 주문 서비스 → 결제 서비스 단방향 화살표 ( →
)순응자 음원 스트리밍 서비스 →→ 음원 제공사 두꺼운 화살표 ( →→
)공개 호스트 서비스 OAuth 인증 서버 ↑ 여러 클라이언트 중앙 서비스에서 다수 연결 반부패 계층 (ACL) 내부 결제 시스템 → (ACL) → 외부 금융 API 중간 ACL 계층 추가 2025.04.02.
